前言

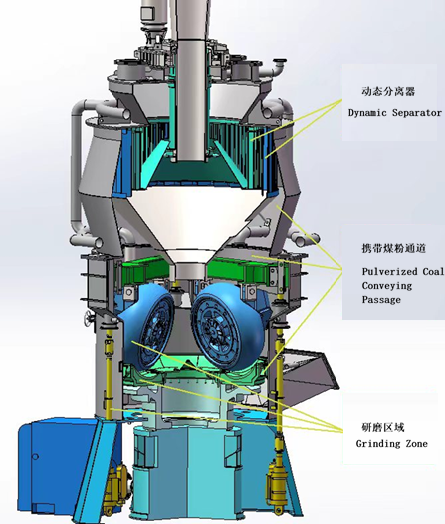

常规制粉系统分析普遍采用二元约束：研磨出力、干燥出力，该方式属于选型阶段简化计算模型。结合 ZGM/HP 系列中速磨现场运行与分离器改造实践，完整的制粉系统出力受三重独立瓶颈共同制约：干燥出力、研磨出力、分离出力。
最终制粉系统出力由三者中最小值决定。
核心观点：研磨仅产生粗细混合粉体；干燥保障煤粉流动性；分离器在规定煤粉细度指标下分选合格煤粉，其分选能力、循环返粉水平可独立成为出力瓶颈，大量现场提效改造效果不及预期，正是忽视分离出力约束导致。
一、三大出力定义与约束机理
1. 干燥出力（热力瓶颈）
定义：在给定一次风量、热风温度条件下，单位时间能够脱除原煤外在水分，保证煤粉不粘结、不堵磨、具备输送条件的最大原煤处理能力。
制约因素：一次风量、热风温度、原煤外在水分、磨内通风流场。
特征现象：原煤水分升高，磨压差上升、煤粉潮湿、石子煤异常增大；尚未达到磨额定加载力，就被迫降低给煤量。
边界：热量平衡决定上限，与煤质水分强相关，和煤粉细度无直接关联。
2. 研磨出力（机械瓶颈）

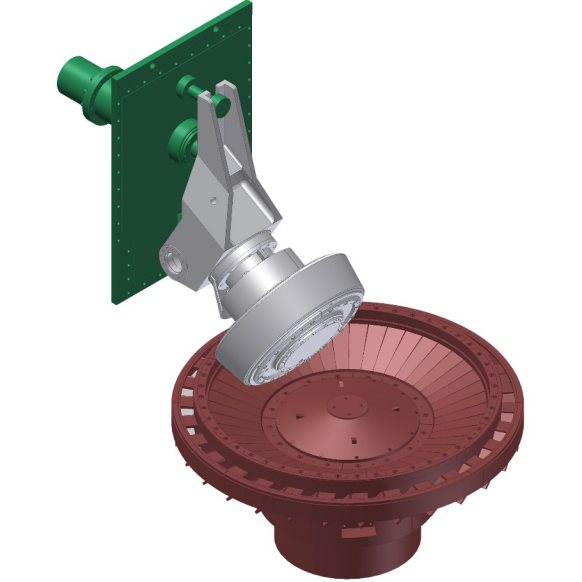

定义：磨辊、磨盘碾磨机构，在设定加载力、磨盘转速下，单位时间将原煤破碎为粗细混合粉体的最大处理能力。
制约因素：磨辊衬板磨损程度、加载油压、磨盘转速、煤可磨性系数 HGI、磨内有效研磨空间。
特征现象：煤质难磨（低 HGI），磨电流、加载压力达到额定值，提升给煤量后研磨不足、粗粉增多。
关键误区：研磨出力≠合格煤粉出力；研磨产出物包含大量粗返粉，不能直接等同于锅炉可用煤粉。
3. 分离出力（分选瓶颈，重点）
定义：在锅炉要求煤粉细度（R90/R200）约束下，分离器利用气流分选作用，单位时间分离出合格成品煤粉的最大能力；核心表征为可控的循环负荷（返粉率）。
制约因素：
1）分离器形式：静态分离器 / 动态旋转分离器；
2）流场均匀性、叶片结构、动叶转速；
3）磨内通风量、进出口压差；
核心机理公式：
Graw=Gout×(1+K)
Graw：磨煤机给煤量；Gout：合格煤粉成品出力；K： 循环负荷系数
同等给煤条件下：细度要求越严格→切割粒径减小→返粉上升→K增大；
磨盘内粗返粉持续挤占研磨空间、增大通风阻力，直接压低系统出力。
典型特征现象：煤质易磨、热风充足、加载力尚有裕度；为满足低氮燃烧要求收细煤粉，提高动态分离器转速，磨压差快速上涨，给煤量被迫下降。此时干燥、研磨均有富余，分离出力成为系统短板。

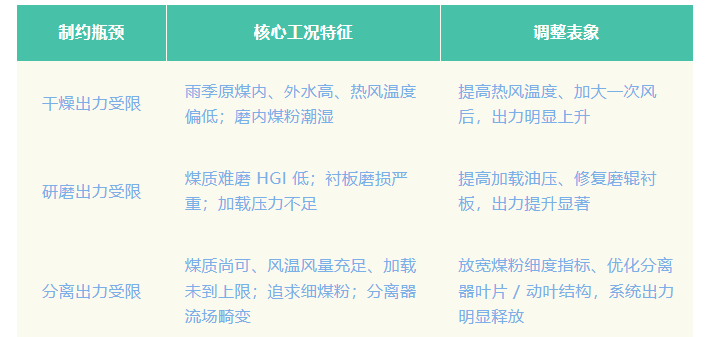

二、三类瓶颈典型工况区分（ZGM/HP 磨现场对照）
三、为什么传统理论只采用二元出力模型？
1. 选型计算简化需求 热力计算、设备招标选型阶段，默认煤粉细度要求宽松、循环负荷相对稳定，将分离器影响纳入出力修正系数，不单独作为独立瓶颈；
2. 老式静态分离器时代工况 早期机组煤粉细度要求宽松，返粉率波动小，分离瓶颈不易暴露；
3. 运行认知偏差 多数运行、检修人员将分离器仅视作 “细度调节工具”，未建立认知：细度调整本质是出力与细度的取舍关系。
四、三重瓶颈理论重塑制粉系统提效改造思路
思路 （一）：识别当前系统主导瓶颈（改造前置诊断）
优先开展变工况摸底试验：
1. 稳定煤质，逐步提高热风温度、一次风量，观察出力是否上涨→判断是否干燥瓶颈；
2. 提升磨加载压力，观察出力、石子煤变化→判断是否研磨瓶颈；
3. 保持煤质、风量、加载不变，改变分离器转速 / 挡板，监测出力、细度、磨压差变化→判断分离瓶颈。
若试验证明当前磨受分离出力制约，单纯更换磨辊、提高加载压力收效微弱。
思路 （二）：针对不同瓶颈的改造措施
（1）干燥瓶颈优化
1. 优化热风管路，减少阻力；提高热风温度；合理匹配一次风量；
2. 优化原煤预脱水，控制入磨外在水分；
3. 优化磨内通风流场，避免局部积粉。
（2）研磨瓶颈优化
1. 磨辊、衬板耐磨材质升级；修复辊套间隙；
2. 弹簧加载改液压加载，提升加载压力调节区间；
3. 优化磨盘转速，匹配煤种可磨性。
（3）分离出力瓶颈优化（极易被忽视）

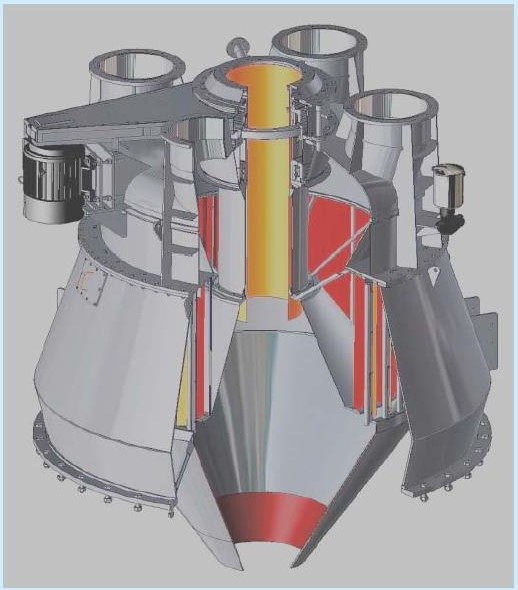

1. 静态分离器改造为动态旋转分离器：拓宽细度调节区间，相同细度下降低循环负荷；
2. 分离器内部流场优化：增设导流板、优化叶片角度，消除涡流、偏流；
3. 动叶结构优化，减少颗粒撞击磨损，降低无效返粉；
4. 消除分离器漏风，漏风会破坏分选流场，大幅恶化分离效率。
思路 （三）：运行优化策略
1. 建立煤粉细度 — 分离器转速 — 磨压差 — 最大给煤量特性曲线；
2. 在锅炉燃烧允许范围内，避免过度收细煤粉，防止循环负荷无意义升高；
3. 分离器调整与一次风量联动：收细煤粉工况适度匹配提高通风量，抵消返粉上升带来的阻力增长；
4. 定期监测石子煤量、煤粉细度、R200 大颗粒，预判分离器分选性能衰减。
五、动态分离器改造案例定性分析（HP/ZGM 磨通用）
改造前（静态分离器）
静态挡板调节区间窄，低细度工况下返粉率急剧升高，分离出力短板突出；经常出现：煤不难磨、热风充足，但不能带高负荷，磨压差居高不下。 瓶颈特征：分离出力限制成品出力。
静态改动态分离器后
相同煤粉细度指标下，循环负荷 K 显著下降，磨内粗返粉减少，研磨空间、通风条件得到释放； 试验现象：同等加载、风温风量条件下，磨最大成品出力提升；磨运行压差降低。本质：改造提升了分离出力上限，消除原有分选瓶颈。
常见改造失败原因
部分电厂只更换分离器本体，未同步优化磨出口管路导流、存在严重漏风，流场依旧紊乱，分离效率提升有限。依然没能突破分离瓶颈。
六、总结
1. 二元出力（干燥 + 研磨）是工程简化模型；完整物理约束应当包含干燥出力、研磨出力、分离出力三重边界；
2. 分离出力核心是细度指标约束下的分选能力，通过循环返粉率影响磨内工况，能够独立制约制粉系统成品出力；
3. 制粉提效改造第一步必须开展变工况试验定位主导瓶颈；当分离出力为短板时，仅强化研磨部件无法实现预期提效；
4. 当前机组普遍实施低氮燃烧，煤粉细度要求收严，分离瓶颈出现频次大幅上升，三重约束分析方法具备很强的现场实用价值。
5. 进入十五五计划时期，火电机组在电网里的作用彻底转型，将以深度调峰或频繁启停为主，对中速磨煤机制粉系统的性能要求将从以往的以出粉量为主修正成以煤粉品质为主，更强调中速磨煤机出口煤粉的均匀性、细度等服务深调稳燃的品质。

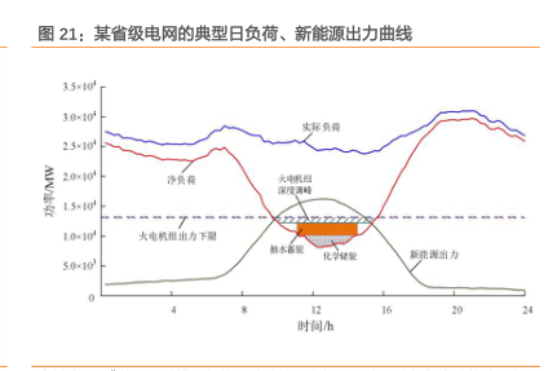

（省级电网典型负荷及新能源发电出力曲线）
